产品描述
WLD2000TCS智能变频增压泵系统是由我公司自主研发的高性能、高品质、多功能的全
自动恒压供水设备。
产品特点
WLD2000TCS智能变频增压泵系统采用彩色、长寿命、高精度的触摸屏进行人机交互，
实现中英文显示和高精度触控，参数设定简单直观，运行状态一目了然；通过
内部集成多泵应用的自动轮换功能，均衡水泵的使用寿命。系统应用范围广泛，
操作简单，是现代化供水设备的优选。
产品优势
采用高精度触摸屏，动态显示参数设定和运行状态。
多泵联机运行功能：最多 5 泵联动供水运行。
睡眠功能：无人用水时自动睡眠，节能效果佳。
来电自启动功能：断电后，重新来电时能自动重启。
故障自动转移功能：当主机发生故障时，从机 1 自动转为新主机，使供水不中断。
交替运行功能：均衡各泵使用，延长水泵的使用寿命。
分时段供水功能：11 时段独立压力供水控制。
多种供水故障报警功能：高水压、低水压、传感器开路等多种故障报警。

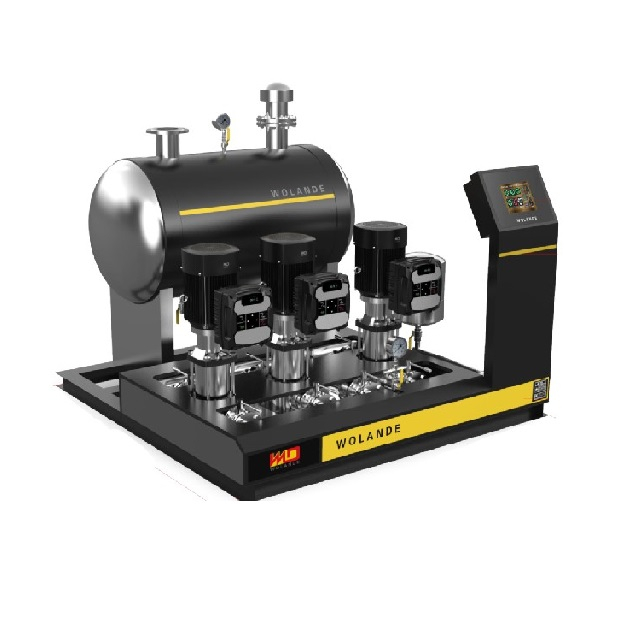

整体产品图片表现
品牌介绍
品牌：百德福
公司联系方式
广州市百福电气设备有限公司
地址：广州市荔湾区茶滘永安街11号201、202室
电话：020-81561021
传真：020-81891390
邮编：510370
服务热线：13500002099 18664751963
Email：sales@bedford.com.cn
注意事项
l 专业维护人员必须按保养和维护的指定方法进行；
l 进行维护前，必须切断控制器电源，10 分钟以后方可进行维护工作；
l 不能直接触摸控制器 PCB 上的元器件，否则控制器易受静电损坏；
l 维护完毕后，请确认所有螺丝均已上紧。
常见问题
故障类型 | 可能的故障原因 | 处理方法 |
传感器故障 | 1. 未连接压力传感器； 2. 压力传感器接线错误； 3. 压力传感器开路或损坏； 4. 开路检测值设置过大 | 1. 检查传感器与控制器的连接线； 2. 检查压力传感器是否正常 3. 检查b02.08 是否设置过大 |
高水位 | 1. 水池水位过高； 2. 水位开关线路异常； | 1. 检查进水系统； 2. 检查水位开关与端子S1 的接线； |
低水位 | • 水池水位过低； • 水位开关线路异常； • 水位开关类型设置错误 | 1. 检查进水系统； 2. 检查水位开关与端子S3 的接线； 3. 检查b05.00 设置是否与水位开关类型相符 |
高水压 | 1. 压力传感器异常； 2. 参数的设置偏低 | 1. 检查压力传感器是否正常； 2. 检查参数b01.00 是否设置过小 |
低水压 | 1. 传感器异常； 2. 电机反转； 3. 无进水/进水不足； 4. 水泵内有空气 | 1. 检查压力传感器是否正常； 2. 检查电机转向是否正确； 3. 检查参数b01.01 是否设置过大； 4. 检查水泵是否未排空内部空气 |
高水压的同时低水位（HP+LL） | 1. 压力传感器异常； 2. b00.01 的设置偏低； 3. 水池水位过低； 4. 水位开关线路异常； 5. 水位开关类型设置错误 | 1. 检查压力传感器是否正常； 2. 检查参数b01.00 是否设置过小； 3. 检查进水系统； 4. 检查水位开关与端子S3 的接线； 5. 检查b05.00 设置是否与水位开关类型相符 |
水泵机组故障及处理方法
故障类型 | 可能的故障原因 | 处理方法 |
泵不运行 | 1. 电机没有运行； 2. 异物进入泵体内部 | 1. 检查电机； 2. 清除泵内异物 |
泵有异常噪音 | 1. 电机轴承不良； 2. 泵内有空气； 3. 水有旋涡产生； 4. 泵轴承或机芯损坏； 5. 有气蚀产生 | 1. 更换电机轴承； 2. 给泵排气并确保足够的进水压力； 3. 确保有足够的水可供使用； 4. 更换泵的轴承或损坏的部件； 5. 进水不足,适当关小出口阀门 |
电机不运行 | 1. 控制器故障； 2. 控制器与电机连线断路； 3. 空开跳闸； 4. 供电电源故障； 5. 电机故障 | 1. 查找原因并复位； 2. 查找并排除之； 3. 检查空开跳闸的原因，在不危及人身和设备安全的情况下，重合空开； 4. 恢复供电，核对电机旋转方向； 5. 质保期内，立即告知百福公司 |
电机运行 速度不正常 |
电机缺相或电压低 | 检查电机电流及进线电源电压并纠正，在重启 之前，请合格的电气人员检查电机 |
售后服务
1. 保修仅限变频器本体，变频器自购买日期起12个月内，在正常保存使用情况下，因产品本身原因产生的故障损坏我公司将提供免费维修服务。
2. 在保修期内如发生一下情况，我公司将视情况收取一定的维修费用。
A. 未严格按照《使用说明书》或在不符合《使用说明书》要求的环境下超出标准规定使用所引发的故障。
B. 未经允许，自行修理、改装所引起的故障。
C. 将变频器用于非正常功能时引发的故障。
D. 因接线错误等造成变频器损坏。
E. 购买后由于保管不善、跌损或其他外在因素造成的损坏。
F. 由于电压异常、雷电、火灾、水雾、金属粉尘、气体腐蚀、地震、风暴等自然灾害或者与灾害相关的原因所引起的故障。
G. 擅自撕毁产品标识（如：铭牌等）；机身编号与保修卡不符。
3. 如您有问题可与代理商联系，也可直接与我公司联系。
超过保修期的机器，我公司亦将提供终身有偿维修服务。
