W713B系列
百德福
产品描述
W713B系列产品既是为水泵设计配套的一体化智能控制器,也是为中央空调水循环系统实现恒压差控制设计的智能控制器。
产品特点
• 适应各种定压/定压差供水应用;
• 现场参数设置正确后即可根据用水量自动恒压/恒压差运行,无需人为干预;
• 多泵供水自动轮换,均衡水泵使用寿命;
• 来电自动重启功能;
• 适应多种压力信号输入
产品优势
• 联机运行功能:多达6泵联动供水
• 睡眠功能:无人用水自动睡眠,节能效果更佳
• 防冻结功能:在冬季环境温度很低的情况下,控制器可选择开启防霜冻功能
• 防堵塞功能:预防及清除管道污垢堵塞
• 来电重启功能:自动持续供水,运行中断电,再来电时自动重启
• 传感器故障转移功能:实现无人监护,主机传感器故障后,供水不中断
• 交替运行功能:均衡各泵使用,延长机组使用寿命
• 控制模式:恒压、恒压差、恒温、恒温差、手动
• 联动方式:同步、主从、大小泵、一用一备、一拖二(配合电箱使用)
• 端子控制功能:升/降速控制、手/自动控制、启/停控制、水池水位自动控制、一拖二水泵故障输入
• 启停独立控制:在供水系统中,变频器启/停控制可由该变频器独立控制
• 多种供水故障报警功能:高水压、低水压、低水位、传感器开路等多种故障报警
• 多种故障保护功能:过流、过压、欠压、缺相、过温、过载等保护功能
• 拓展性:可连接我司触摸屏使用
产品参数
输入电压:单相220V±;15%;三相220V±15%;380±15%;
输入频率范围:50Hz~60Hz;
输出电压范围:三相0V~220V;三相0V~380V;
输出频率范围:0Hz~60Hz;
数字量输入接口:4路
继电器输出接口:2路
模拟量输入接口:2路, AI1:4mA~20mA或0V~10V,AI2:4mA~20mA或0V~10V
模拟量输出接口:无
通讯端口:2路RS485通讯接口,一路用于变频器之间通讯,另外一路用于频器与外部设备之间通讯
控制方式:V/F控制方式

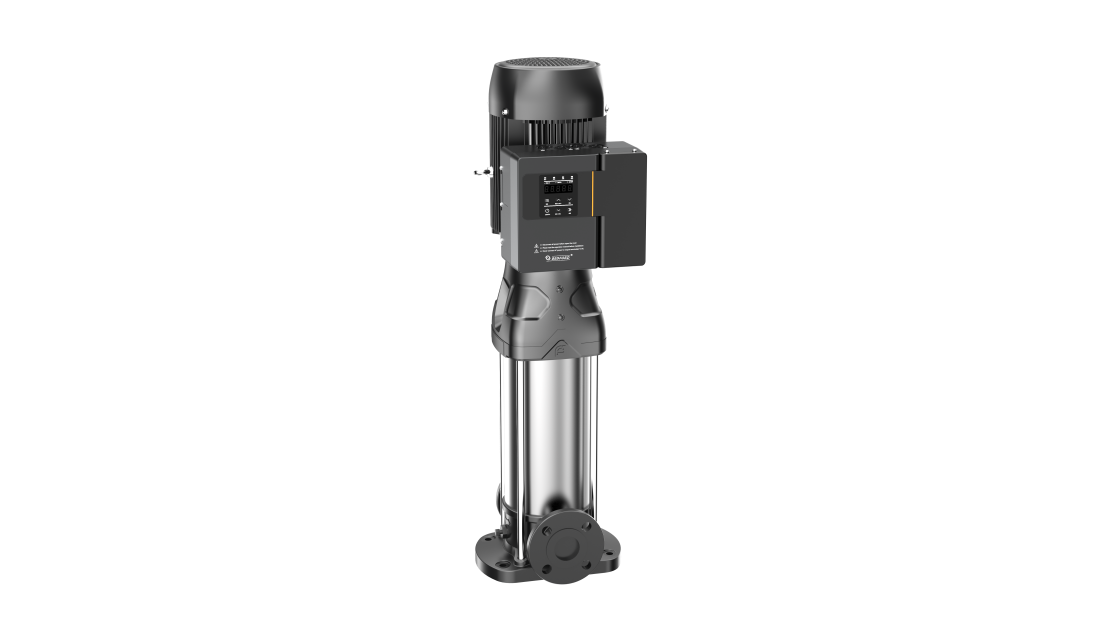

整体产品图片表现
机型(kW) | 外形尺寸 | ||
H(mm) | W(mm) | D(mm) | |
220V:0.75~2.2 | 170 | 190 | 110 |
380V:0.75~3.0 | |||
220V:3.0~3.7 | 205 | 235 | 120 |
380V:4.0~7.5 | |||
220V:5.5~7.5 | 220 | 290 | 150 |
380V:11.0~18.5 |
品牌介绍
品牌:百德福
公司联系方式
广州市百福电气设备有限公司
地址:广州市荔湾区茶滘永安街11号201、202室
电话:020-81561021
传真:020-81891390
邮编:510370
服务热线:13500002099 18664751963
Email:sales@bedford.com.cn
注意事项
• 严禁泵内无介质干运转,避免机械密封,滑动轴承损坏
• 泵必须充满水(或泵送液体)才能启动
• 接线必须由合格的专业电气工程人员完成,否则有可能触电或导致变频器损坏
• 确定电源处于断开状态时再开始接线,否则可能导致触电或发生火灾
• 为了保证安全,防止电击和火警事故,接地端子应做良好接地
• 通电中请勿打开面盖;
• 不得将电线、细棒、细丝等物品放进或掉入控制器内部,以免引发短路或触电危险;
• 请勿使水或其它液体溅入变频器内
• 绝不可将电源线连接至输出端子U、V、W上
• 控制器内部的电路板元件若受静电影响或损坏,请勿随便触摸
• 马达和控制器应和电源规格相匹配,否则可能造成运作异常甚至烧坏设备
• 初次操作中若有严重的振动、噪声、发热或异味,应立即关闭电源,并联系供应商或服务中心
常见问题
故障码 | 故障名称 | 故障原因 | 处理对策 |
LP | 低水压 | 1.传感器异常; 2.电机反转; 3.无进水/进水不足; 4.水泵内有空气 | • 检查压力传感器是否正常; • 检查电机转向是否正确; • 检查参数 b01.01 是否设置过大; • 检查水泵是否未排空内部空气 |
LP2 | 进水低水压 | 1. 进水传感器异常; 2. 无进水/进水不足 | • 检查压力传感器是否正常; • 检查参数 b07.00 是否设置过大; |
HP | 高水压 | 1.压力传感器异常; 2.参数的设置偏低 | • 检查压力传感器是否正常; • 检查参数 b01.00 是否设置过小 |
LL | 低水位 | 1.水池水位过低; 2.水位开关线路异常; 3.水位开关类型设置错误 | • 检查进水系统; • 检查水位开关与端子 S3 的接线; • 检查 b05.00 设置是否与水位开关类型相符 |
E022 | AI1传感器故障 | 1.未连接压力传感器; 2.压力传感器接线错误; 3.压力传感器开路; 4.压力传感器损坏; 5.开路检测值设置过大 | • 检查传感器与控制器的连接线; • 检查压力传感器是否正常 • 检查 b02.08 是否设置过大 |
E033 | AI2传感器故障 | 1.未连接压力传感器; 2.压力传感器接线错误; 3.压力传感器开路; 4.压力传感器损坏; 5.开路检测值设置过大 | • 检查传感器与控制器的连接线; • 检查压力传感器是否正常 • 检查 b02.09 是否设置过大 |
售后服务
1. 保修仅限变频器本体,变频器自购买日期起12个月内,在正常保存使用情况下,因产品本身原因产生的故障损坏我公司将提供免费维修服务。
2. 在保修期内如发生一下情况,我公司将视情况收取一定的维修费用。
A. 未严格按照《使用说明书》或在不符合《使用说明书》要求的环境下超出标准规定使用所引发的故障。
B. 未经允许,自行修理、改装所引起的故障。
C. 将变频器用于非正常功能时引发的故障。
D. 因接线错误等造成变频器损坏。
E. 购买后由于保管不善、跌损或其他外在因素造成的损坏。
F. 由于电压异常、雷电、火灾、水雾、金属粉尘、气体腐蚀、地震、风暴等自然灾害或者与灾害相关的原因所引起的故障。
G. 擅自撕毁产品标识(如:铭牌等);机身编号与保修卡不符。
3. 如您有问题可与代理商联系,也可直接与我公司联系。
4. 超过保修期的机器,我公司亦将提供终身有偿维修服务。
