B603D
当前所在位置: 首页 » 产品 » 水泵控制器 » B603D
分享到:

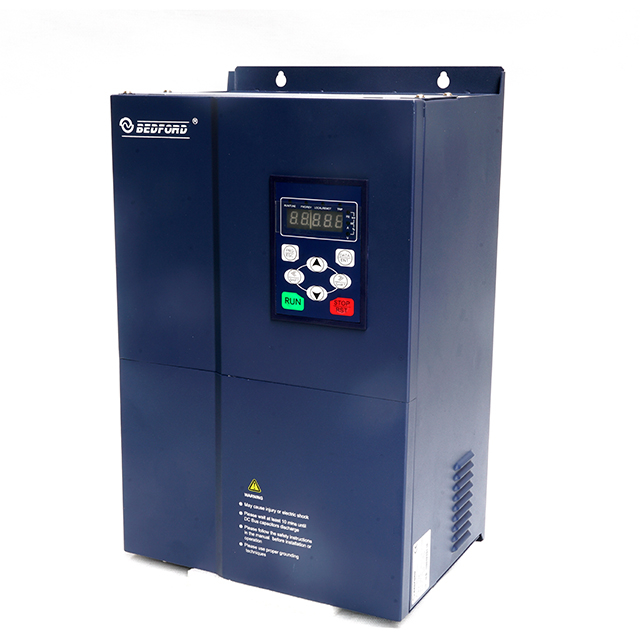

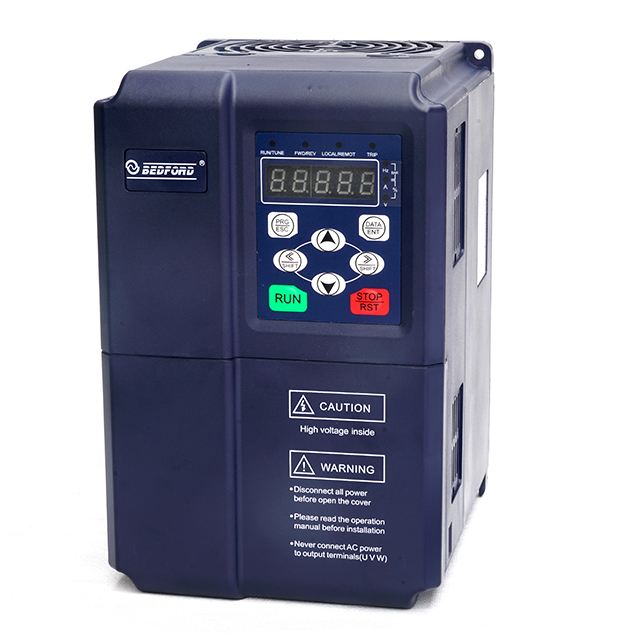

B603D

B603恒压供水控制器是专门为水泵设计配套的一体化智能变频控制器。
它有自动恒压,无人用水自动停机,故障自动报警,多泵联动,适应多种压力信号输入等功能。
满足各种场合的给排水控制,改善供水系统的品质,符合国家“节能、节水、节地、节材、环保”的新技术产品的要求。
数量:

产品描述

B603系列产品是专门为水泵设计配套的一体化智能控制器。

产品特点

B603系列智能恒压供水控制器适用于水泵全自动控制,具有高品质、多功能、低噪音、通用性强等特点。

  • 专门针对供水用户设计,适应各种场合应用,操作简便;

  • 现场参数设置正确后即可根据用水量自动恒压运行,无需人为干预;

  • 无人用水自动停机,故障自动报警;

  • 多泵供水自动轮换,均衡水泵使用寿命;

  • 适应多种压力信号输入;

产品优势

  • 联机运行功能:最多能实现1主5从,6泵联动供水运行

  • 睡眠功能:无人用水自动睡眠,节能效果更佳

  • 防冻结功能:适用于低温霜冻气候

  • 防堵塞功能:预防及清除管道污垢堵塞

  • 来电重启功能:自动持续供水,运行中断电,再来电时自动重启

  • 故障自动转移主机功能:实现无人监护,主机故障,供水不中断

  • 交替运行功能:均衡各泵使用,延长机组使用寿命

  • 分时段供水功能:3时段控制,间断设置可实现多达7时段独立压力供水控制

  • 两种运行方式:同步模式、主从模式

  • 端子控制功能:端子启停控制、端子手/自动控制、端子升/降速运行控制

  • 多种供水故障报警功能:高水压、低水压、低水位、传感器开路等多种故障报警

  • 多达22种故障保护功能:过流、过压、欠压、缺相、过载等保护功能



产品参数

输入电压:单相220V±15%,三相380V±15%;

输入频率范围:47Hz~63Hz;

输出电压范围:三相0V~380V;

输出频率范围:0Hz~60Hz;

数字量输入接口:3路

继电器输出接口:1路

模拟量输入接口:1路, AI1:4mA~20mA或0V~10V

模拟量输出接口:1路,AO:0mA~20mA或0V~10V

通讯端口:2路485通讯接口

控制方式:V/F控制方式

过载能力:120%额定电流60s

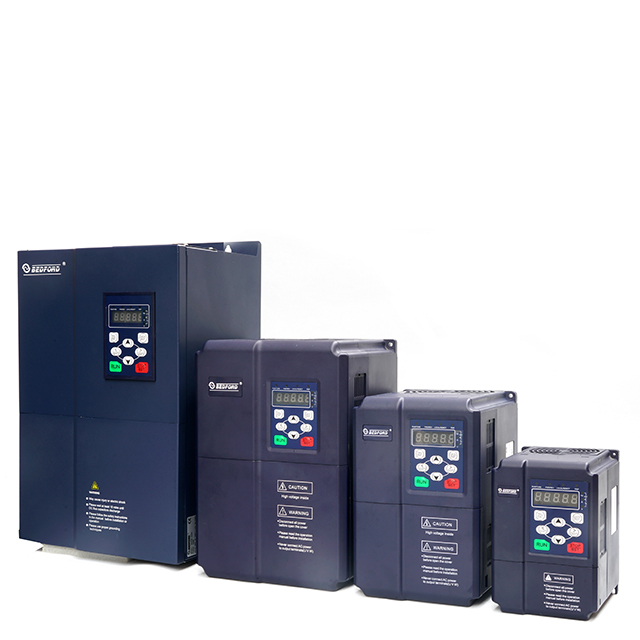

整体产品图片表现

JIUYY90M0S)63FYI6IK1I

      998VGRI%XYQA16YKS7FK1K                  U1SQFNLTZIA9%X08()JTYB

0.75~18.5KW机型的外形尺寸               22~132KW机型的外形尺寸

3G6I4MKI%6G(G39RXP1)J

160~350KW机型的外形尺寸

机型

(KW)

A(mm)

B(mm)

H(mm)

W(mm)

D(mm)

安装孔径

安装尺寸

外形尺寸

0.75~2.2

110.4

170.5

180

120

140

5

4~7.5

147.5

236

250

160

183

5

11~18.5

206

305.5

322

220

183

6.0

22~37

175

455

472

295

222

6.5

45~75

230

564.5

580

380

270

7.0

90~132

320

738.5

755

465

330

9.0

160~200

(无底座)

270

1233

1275

490

395

13.0

160~200

(有底座)



1490

490

395


220~350

(无底座)

500

1324

1358

750

402

12.5

220~350

(有底座)



1670

750

402



品牌介绍

百德福的涵义

百:追求百分之百的优质产品

德:讲信誉重商德

福:造福人类

公司联系方式

广州市百福电气设备有限公司

地址:广州市荔湾区芳村茶滘桃湾工业区2号C幢首层

电话:020-81561021

传真:020-81891390

邮编:510370

服务热线:13500002099  18664751963

Email:Bedford.cn@gmail.com

注意事项

危险——表示错误使用时,可能造成人员伤亡或其它事故。



1、请勿拆卸、改造,否则可能造成触电、火灾、受伤;

2、通电中请勿打开面盖;

3、不得将电线、细棒、细丝等物品放进或掉入控制器内部,以免引发短路或触电危险;

4、请勿使水或其它液体溅入。



注意——表示错误使用时,可能造成产品或系统的损坏。



1、请勿对控制器内部的零部件进行耐压测试;

2、绝不可将电源线连接至输出端子 U、V、W 上;

3、控制器内部的电路板元件若受静电影响或损坏,请勿随便触摸;

4、马达和控制器应和电源规格相匹配,否则可能造成运作异常甚至烧坏设备;

5、初次操作中若有严重的振动、噪声、发热或异味,应立即关闭电源,并联系供应商或服务中心;

7、不要将产品直接暴露于阳光或霜雪等室外环境中,以免发生变形或电击损坏。




常见问题

故障现象

故障原因

处理对策

睡眠不了

1、出水管路有漏水;

2、止回阀密封性不良;

3、压力罐损坏;

4、环境电磁干扰大;

5、参数设置错误

l 检查出水管路,适当调大b04.04;

l 检查止回阀;

l 更换压力罐;

l 传感器采用屏蔽线,屏蔽层接地;

l 确认参数b04.00=1

显示压力失准

1、传感器/压力表偏差;

2、参数设置不当;

3、压力反馈线过长

l 使用标准压力表;

l 校准参数b01.05,b01.08;

l 避免使用过长的压力信号线

满频率运行,无恒压控制

1、无压力反馈;

2、参数设置错误;

3、水泵过小

l 检查压力传感器及接线;

l 检查是否错误设置了b05.02=1;

l 检查是否有外接开关使S2-COM导通;

l 设置b07.14=1复位参数

压力动荡平稳慢

1、PID数值不合适;

2、加减速时间过小;

3、压力反馈存在较大延迟

l 适当调整PI值b02.03、b02.04;

l 适当调整加减速时间b05.03、b05.04;

l 避免使用过长的压力信号线

电机噪声大

1、电机异常;

2、电机安装不稳固;

3、变频器载波偏低

l 检查电机;

l 适当调高变频器载波频率b05.08


售后服务

1. 保修仅限变频器本体,变频器自购买日期起12个月内,在正常保存使用情况下,因产品本身原因产生的故障损坏我公司将提供免费维修服务。

2. 在保修期内如发生一下情况,我公司将视情况收取一定的维修费用。

A. 未严格按照《使用说明书》或在不符合《使用说明书》要求的环境下超出标准规定使用所引发的故障。

B. 未经允许,自行修理、改装所引起的故障。

C. 将变频器用于非正常功能时引发的故障。

D. 因接线错误等造成变频器损坏。

E. 购买后由于保管不善、跌损或其他外在因素造成的损坏。

F. 由于电压异常、雷电、火灾、水雾、金属粉尘、气体腐蚀、地震、风暴等自然灾害或者与灾害相关的原因所引起的故障。

G. 擅自撕毁产品标识(如:铭牌等);机身编号与保修卡不符。

3. 如您有问题可与代理商联系,也可直接与我公司联系。

超过保修期的机器,我公司亦将提供终身有偿维修服务。
