当前所在位置: 首页 » 产品 » 水泵控制器 » B601D
分享到:

B601D

B601系列是一款单相智能恒压变频水泵控制器,适用于水泵全自动控制,具有高品质、多功能、低噪音通 用性强等特点。B601系列拥有无人用水自动睡眠,来电自启,分时段运行,端子启停,手/自动控制,多种故障报警等功能。
所使用外围检测控制元件无特殊要求,基本上可采用通用元件。如:压力检测可以使用 输出信号为 4~20mA、0~5VDC、0~10 VDC 标准信号的传感器、变送器(包括水位变送器、温 度变送器等)或者电感式远传压力表等,也可采用电阻式远传压力表。
对于简单的控制可以使用电接点压力表或者压力继电器(压力开关);水位控制开关可用 浮球开关、水位继电器等通用器件。这些措施使用户可以因地制宜地按照使用环境配套适合 的外围器件。
数量:

产品描述

B601系列产品是专门为单相电机配套准备的恒压供水控制器。

产品特点

B601 系列智能恒压供水控制器适用于水泵全自动控制,具有高品质、多功能、低噪音通用性强等特点。

无人用水自动睡眠,节能效果更佳。无人用水时,机组降至下 限频率运行,试探并进入睡眠待机状态;恢复用水,自动苏醒。

产品优势

  • 无人用水自动睡眠,节能效果更佳。无人用水时,机组降至下 限频率运行,试探并进入睡眠待机状态;恢复用水,自动苏醒。

  • 自动持续供水,机组运行中电网中断,电网再次恢复时,机组 可自启动运行。

  • 单泵应用,作正/反转交替切换运行,预防及清除管道污垢堵塞。将一天分为多个时段(间断设置可实现多达 7 时段)进行独立 压力恒压控制运行。带进水管网压力监测功能,进水压力低于 设定值,停止运行;进水压力回至设定值以上,恢复运行。

  • 可由端子引出到外部开关。开关闭合,机组启动并进行恒压控 制运行;开关断开,停止运行。

  • 可由端子引出到外部开关进行手/自动控制切换运行,开关断 开,自动控制,恒压供水;开关闭合,手动控制全速运行供水。

  • 两端子对公共地的接通分别控制机组频率的上升与下降。 可以维持在设定压力范围下运行。

  • 高水压、低水压、低水位、传感器开路等自动报警停止运行。

  • 过流、过压、欠压、缺相、过载等自动报警停止运行。



产品参数

输入电压:单相220V±15%

输入频率范围:47Hz~63Hz;

输出电压范围:单相0V~220V;

输出频率范围:0Hz~60Hz;

数字量输入接口:3路

继电器输出接口:1路

模拟量输入接口:2路

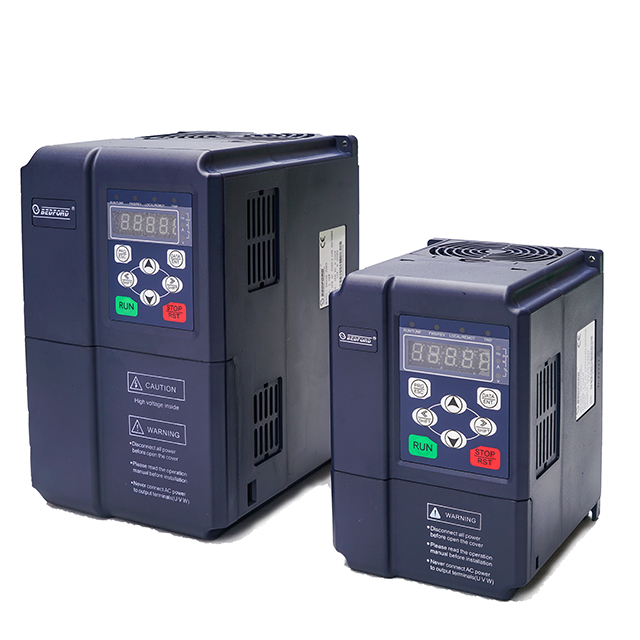

整体产品图片表现

85`1PMIRG5)LM_IQ2HJ

     J`%JR7S6U9F%WGHKF1                `H_9Z2Y3DWRV(YYEDR3VI3

B601B2 外型尺寸                                     B601D 外型尺寸

机型

(kW)

A(mm)

B(mm)

H(mm)

W(mm)

D(mm)

安装孔径

安装尺寸

外型尺寸

0.75~2.2(B2 型)

-

-

216

195

154

-

0.75~1.5(D 型)

110

169.6

179.6

120.1

150.3

4.0

2.2(D 型)

147.5

236

250

160

183

5


品牌介绍

百德福的涵义

百:追求百分之百的优质产品

德:讲信誉重商德

福:造福人类

公司联系方式

广州市百福电气设备有限公司

地址:广州市荔湾区芳村茶滘桃湾工业区2号C幢首层

电话:020-81561021

传真:020-81891390

邮编:510370

服务热线:13500002099  18664751963

Email:Bedford.cn@gmail.com

注意事项

危险——表示错误使用时,可能造成人员伤亡或其它事故。



1、请勿拆卸、改造,否则可能造成触电、火灾、受伤;

2、通电中请勿打开面盖;

3、不得将电线、细棒、细丝等物品放进或掉入控制器内部,以免引发短路或触电危险;

4、请勿使水或其它液体溅入。



注意——表示错误使用时,可能造成产品或系统的损坏。



1、请勿对控制器内部的零部件进行耐压测试;

2、绝不可将电源线连接至输出端子 U、V、W 上;

3、控制器内部的电路板元件若受静电影响或损坏,请勿随便触摸;

4、马达和控制器应和电源规格相匹配,否则可能造成运作异常甚至烧坏设备;

5、初次操作中若有严重的振动、噪声、发热或异味,应立即关闭电源,并联系供应商或服务中心;

7、不要将产品直接暴露于阳光或霜雪等室外环境中,以免发生变形或电击损坏。




常见问题



故障码

异常故障类型



可能的故障原因



处理对策



LP



低水压



进水不足; 马达反转

检查压力传感器是否正常,电机转向是否正

确,参数 b01.01 是否设置过大,供水管网系统有无异常



HP



高水压



参数设置偏低

检查压力传感器是否正常,参数 b01.00 是否设置过小,供水管网系统有无异常



LL



低水位

水池水位过低; 市政管网供水不足



检查进水系统,水位开关与端子 S1 的接线



E022



传感器故障

传感器开路; 传感器短路;

PID 反馈源消失



检查传感器与控制器的连接线,反馈源,压力传感器是否正常


售后服务

1. 保修仅限变频器本体,变频器自购买日期起12个月内,在正常保存使用情况下,因产品本身原因产生的故障损坏我公司将提供免费维修服务。

2. 在保修期内如发生一下情况,我公司将视情况收取一定的维修费用。

A. 未严格按照《使用说明书》或在不符合《使用说明书》要求的环境下超出标准规定使用所引发的故障。

B. 未经允许,自行修理、改装所引起的故障。

C. 将变频器用于非正常功能时引发的故障。

D. 因接线错误等造成变频器损坏。

E. 购买后由于保管不善、跌损或其他外在因素造成的损坏。

F. 由于电压异常、雷电、火灾、水雾、金属粉尘、气体腐蚀、地震、风暴等自然灾害或者与灾害相关的原因所引起的故障。

G. 擅自撕毁产品标识(如:铭牌等);机身编号与保修卡不符。

3. 如您有问题可与代理商联系,也可直接与我公司联系。

超过保修期的机器,我公司亦将提供终身有偿维修服务。
